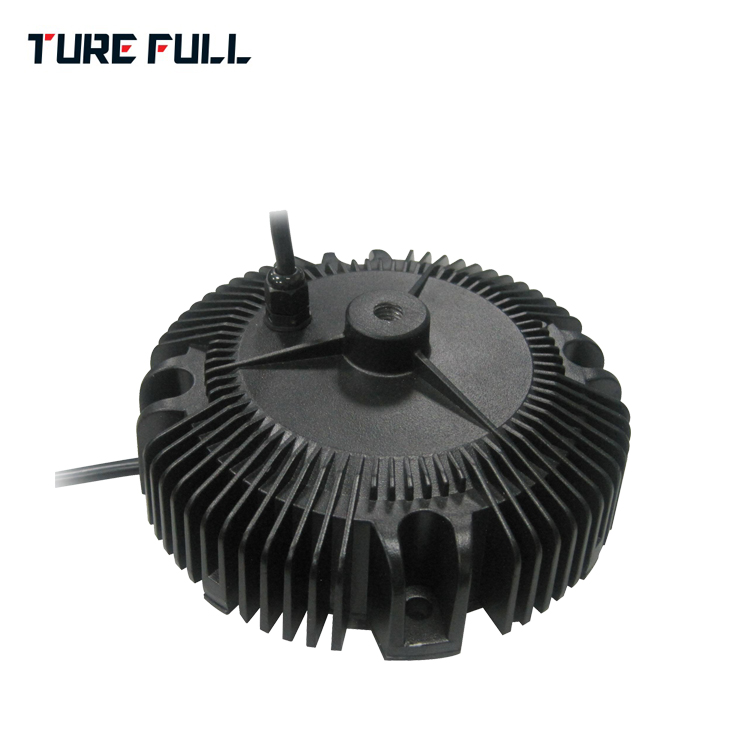

产品类别：LED工矿灯电源
国际通用交流输入范围(高达277VAC)
具有主动式PFC功能
保护种类：短路保护，过流保护，过压保护，过温保护
OCP值可通过输出线和内部电位器调整
IP65/IP67防护等级，户内户外安装
可选调光功能（1-10Vdc或PWM信号或电阻）
适用于LED照明和电子屏幕等应用
符合世界照明设备安全标准
可应用在干燥，潮湿，淋雨环境下
3-5年保固（请参照保修声明）
全国咨询服务热线::15816892786
一，产品特性：
♦国际通用交流输入范围(高达300VAC）
♦具有主动式PFC功能
♦保护种类：短路保护，过流保护，过压保护，过温保护
♦可选调光功能（0/1-10Vdc或PWM信号或电位器）
♦IP67防护等级，户内户外安装
♦符合世界照明设备安全标准
♦可应用在干燥，潮湿，淋雨环境下
♦3-5年质保
二，产品尺寸
Φ191.5*H69mm
三，电气规格
| 型号 | ZF-HBG-240-36 | ZF-HBG-240-42 | ZF-HBG-240-48 | ZF-HBG-240-54 | ZF-HBG-240-60 | ZF-HBG-240-65 | ZF-HBG-240-72 | |
| 输出 | 空载电压（MAX） | 37VDC | 43VDC | 49VDC | 55VDC | 59VDC | 66VDC | 73VDC |
| 输出电流（Typ） | 5.5A | 5.7A | 5A | 4.5A | 4.1A | 3.7A | 3.3A | |
| 输出功率（MAX） | 243W | 243W | 243W | 243W | 243W | 243W | 243W | |
| 纹波与噪声备注2 | 300mV | 300mV | 300mV | 300mV | 300mV | 300mV | 300mV | |
| 输出电压范围 | 25-36VDC | 25-42VDC | 25-48VDC | 38-54VDC | 38-58VDC | 38-72VDC | 38-72VDC | |
| 转换效率（Typ） | ≥90% | ≥90% | ≥91% | ≥91% | ≥92% | ≥92% | ≥90% | |
| 电流误差（MAX） | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
| 线性调整率 | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
| 负载调整率 | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
| 启动时间 备注3 | ≤1500ms，≤3000ms（满载）230VAC/115AC | |||||||
| 保持时间（Typ） | 10ms满载 230VAC/115VAC | |||||||
| 输入 | 电压范围 | 100-300VAC 或130-430VDC | ||||||
| 频率范围 | 47-63HZ | |||||||
| 功率因数（Typ） | PF≥0.98 230VAC满载 | |||||||
| 总谐波失真（Typ） | ＜10%（以负载灯具为标准） | |||||||
| 交流电流（Typ） | ＜0.8A/115VAC， ＜0.45A/230VAC， ＜0.35A/277VAC | |||||||
| 浪涌电流（Typ） | 冷启动<50A /230VAC | |||||||
| 漏电流 | ＜0.75MA/300VAC | |||||||
| 保护 | 过电流 | 100% | ||||||
| 短路 | 保护模式：打嗝，短路移除后可自行恢复 | |||||||
| 过载保护 | 最高工作电压限制。 | |||||||
| 过温保护 | 产品内部温度监测点＞90℃后启动，随着温度升高减小输出电流（调光产品没有此功能） | |||||||
| 环境 | 工作温度 | -40---+60℃ | ||||||
| 工作湿度 | 20-95%RH，无冷凝 | |||||||
| 储存温度、湿度 | -40-+80℃，20-95%RH | |||||||
| 最大温升 | +30℃ 无风敞开式环境，外壳最高温度点 | |||||||
| 耐振动 | 10-500HZ,5G 12分钟/周期，X,Y,Z轴各72分钟 | |||||||
| 安规和电磁兼容 | 安全规范 备注4 | EN 61347-1：2008+A1：2011+A2：2013 , EN 61347-2-13：2006 , EN 62493：2010 | ||||||
| 耐压 | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1KVAC | |||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH | |||||||
| 电磁兼容发射 | EN55015 , EN55022(CISPR22),Class B,EN61000-3-2 ：2006+AA:2009 | |||||||
| 电磁兼容抗扰度 | EN55024-A , EN61000-3-3：2013 | |||||||
| 雷击浪涌 | 共模 | L/N-FG,±4KV | ||||||
| 差模 | L-N,±2KV | |||||||
| 线材 | 橡胶线 | 输入线3*0.75² | ||||||
| 橡胶线 | 输出线2*0.75² | |||||||
| 外壳 | 半铝外壳 | 硅胶填充灌装 | ||||||
| 其它 | MTBF | ≥150Khrs MIL-HDBK-217F(25℃) | ||||||
| 主体尺寸 | Φ191.5*H69mm | |||||||
| 产品净重 | ||||||||
| 包装纸盒尺寸 | ||||||||
| 备注 |
1.如未特别说明，所有规格参数均在输入为230VAC. 25℃环境温度下进行量测。
2.纹波和噪声测量方法：使用一条0.5²mm双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3.启动时间是在冷机启动下测得，频繁的开关机可能使启动时间有所变化。 4.安规设计TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1：2006 5.电源被视为一个元件与终端设备结合使用，因EMC受整套装置影响，终端设备制造商需对整套装置进行EMC确认。 |
|||||||

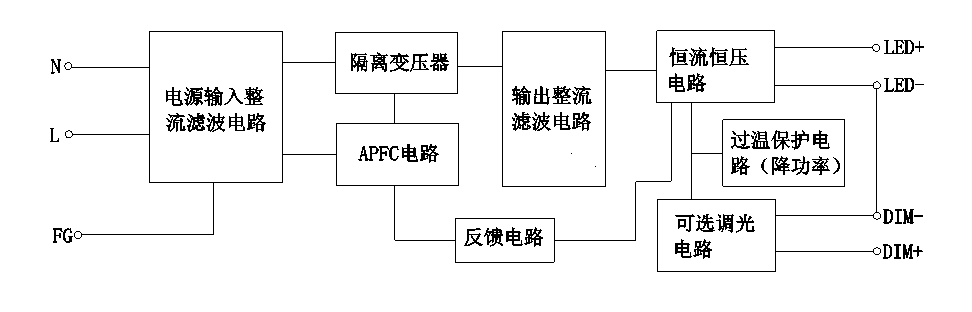

四，电路方框图
五，功能可选
A.侧边可微调电流
B.三合一调光 1-10V/PWM/电阻调光
调光操作方法
※在DIM+、DIM-连接1~10Vdc、10V PWM信号、最大阻值为100K的电位器都可调节输出电流
※用电位器控制调光时只能控制单个产品，如需要控制多个产品需要更改电位器的最大阻值，阻值更改计算公式是：100K/并联控制的产品=需求的阻值（因用电位器控制多个产品还受到其它条件因素的影响，实际体验性较差，故不推荐用电位器控制多个产品）
※用1~10Vdc、10V PWM信号控制10个产品时需要保证控制器输出电流≥3mA
※在产品通电后DIM+输出线不能与LED+输出线短接，避免LED+输出的高电压损坏产品内部的恒流控制系统。
※调整输出电流的参考电阻值（典型值）
| 电阻阻值 | 10KΩ | 20KΩ | 30KΩ | 40KΩ | 50KΩ | 60KΩ | 70KΩ | 80KΩ | 90KΩ | 100KΩ | OPEN |
| 额定电流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95%-108% |
※ 1-10V调光功能调整输出电流值（典型值）
| 调整伏数 | 1V | 2V | 3V | 4V | 5V | 6V | 7V | 8V | 9V | 10V | OPEN |
| 额定电流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95%-108% |
※10VPWM信号调整输出电流值（典型值）频率范围：100Hz-3KHz
| 正占空比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | OPEN |
| 额定电流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95%-108% |
※使用控制器打开/关断照明设备的调光连接方框图。
C.定时调光说明
定时调光内部采用单片机做为定时器。可以完成5%-100%的调光比。
此调光方式以电源启动时间为0点时间，既电源一旦启动计时器就重0时0分0秒开始计时，一旦断电或电源重启计时时间便丢失，下次启动重新计时。
最小电流变化幅度1%。最大电流变化幅度95%。最小时间设定值1秒，最大时间设定值无穷大。
如：客户要求启动3小时后输出功率降到70%，5小时后降到50%，6.5小时后降到35%，然后保持。即可通过此功能实现。
注：调光开始的时间和调光输出电流百分比由客户设定，一旦出厂无法更改。
此控制方式不能将电源关机。
电流调节方式有两种，一种是实时式，一种是渐变式，如重100%降到50%。实时式只需要1秒即可完把电流重100%降到50%，渐变式则是以每秒降低1%的调整率慢慢下降，重100%降到50%则需要50秒才可完成。客户可更具实用环境选择合适的变化方式。
声明
1、图片仅供参考，产品以实物为准。
2、因测试设备存在误差，转换效率只作为参考。
3、电源不能长期浸泡于水中。
产品使用注意事项
1、在装置电源时，请注意输入、 输出端的正确安装，确认无误后方可通电。
2、电源在第一次装置好通电时，如出现灯闪时，检查DC输出端 ；确认DC输出端的负载电压是否低于最低工作电压或高于最高工作电压，当负载电压低于最低工作电压或高于最高工作电压时，电源处于非正常工作区，会出现各种异常状态。
3、产品在使用过程当中如遇其他疑问或问题，请及时与我司沟通、反馈不良信息，我司将积极助贵司解决好问题。
保修说明
1、保修日起始日期是产品出厂日期
2、使用环境超出规格书标称范围造成的产品损坏不在保修范围内。
3、错误安装使用时造成的产品损坏不在保修范围内。
4、长期浸泡于水中使用造成的产品失效不在保修范围内。
5、用户私自拆解后的产品将不予保修。
