LED工矿灯电源
  • 100W LED 工矿灯电源

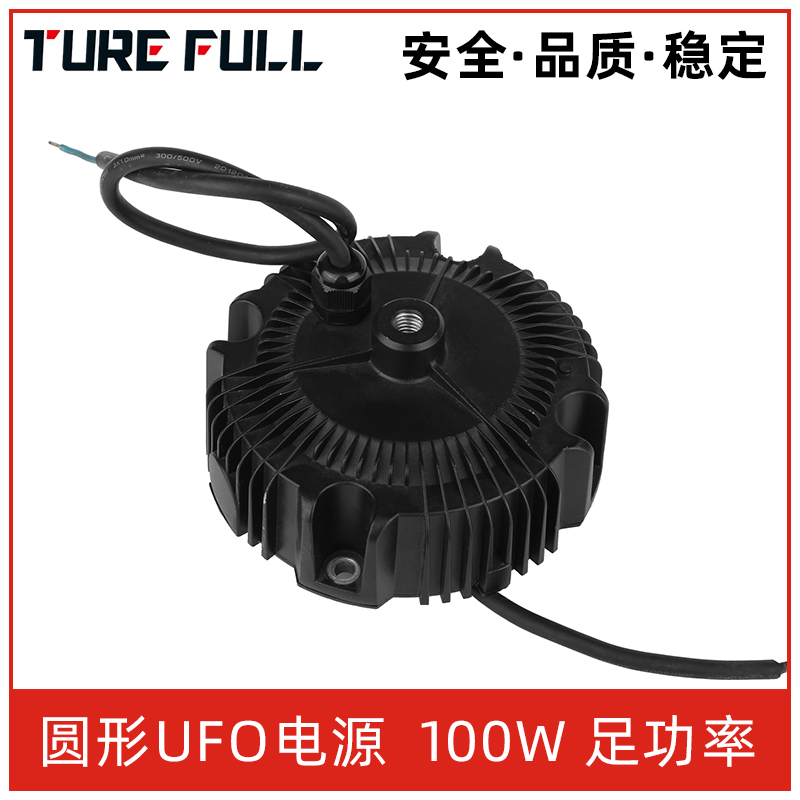

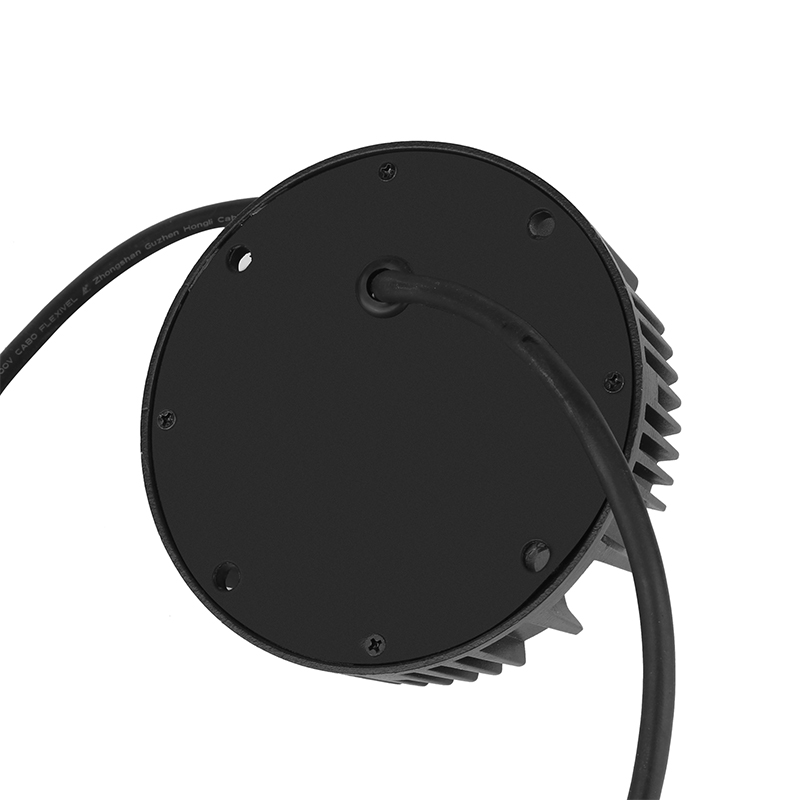

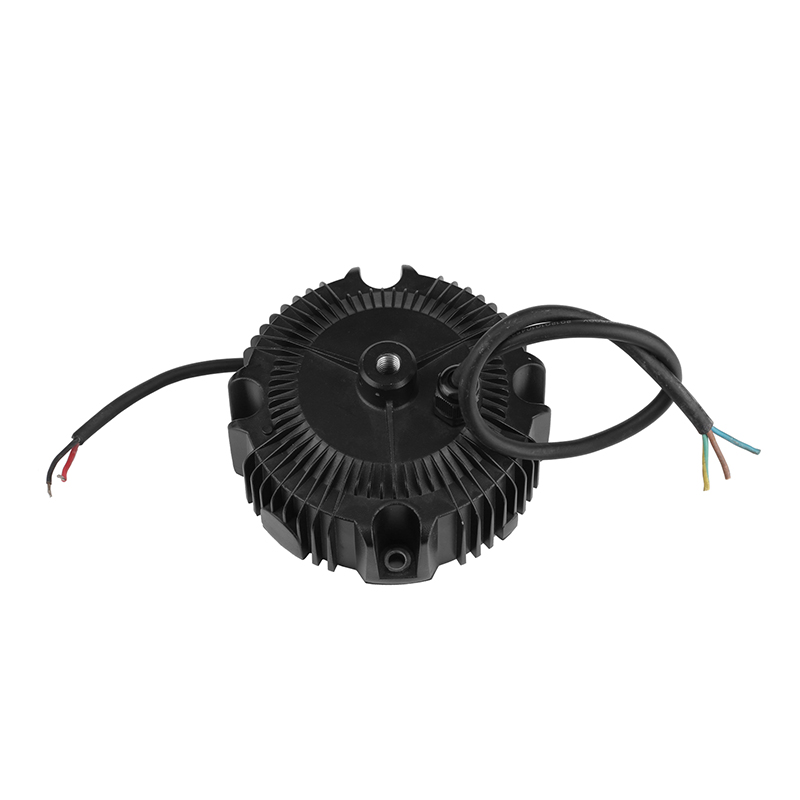

100W LED 工矿灯电源

产品类别:LED工矿灯电源

产品特性:

国际通用交流输入范围(高达277VAC)

具有主动式PFC功能

保护种类:短路保护,过流保护,过压保护,过温保护

OCP值可通过输出线和内部电位器调整

IP65/IP67防护等级,户内户外安装

可选调光功能(1-10Vdc或PWM信号或电阻)

适用于LED照明和电子屏幕等应用

符合世界照明设备安全标准

可应用在干燥,潮湿,淋雨环境下

3-5年保固(请参照保修声明)

全国咨询服务热线::15816892786

立即采购在线咨询

  • 产品介绍

一,产品特性:

♦国际通用交流输入范围(高达300VAC)
♦具有主动式PFC功能
♦保护种类:短路保护,过流保护,过压保护,过温保护
♦可选调光功能(0/1-10Vdc或PWM信号或电位器)
♦IP67防护等级,户内户外安装
♦符合世界照明设备安全标准
♦可应用在干燥,潮湿,淋雨环境下
♦3-5年质保

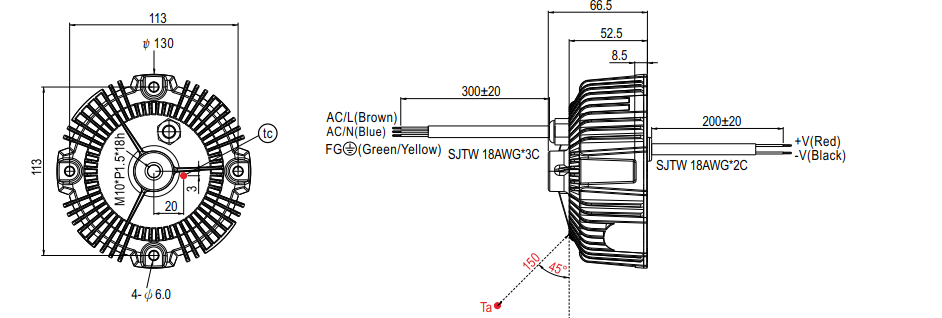

二,产品尺寸

Φ130*H66.5mm

三,电气规格

型号 ZF-HBG-100-36 ZF-HBG-100-43 ZF-HBG-100-54 ZF-HBG-100-65 ZF-HBG-100-72 ZF-HBG-100-88 非标准定制型号
输出 空载电压(MAX) 37VDC 44VDC 55VDC 66VDC 73VDC 89VDC 定制
输出电流(Typ) 3A 2.5A 2A 1.6A 1.5A 1.25A 定制
输出功率(MAX) 110W 110W 110W 110W 110W 110W 定制
纹波与噪声备注2 4000mV 3000mV 4000mV 4000mV 4000mV 4000mV MAX 4000mV
输出电压范围 25-43VDC 25-43VDC 30-54VDC 35-65VDC 40-72VDC 50-88VDC 定制
 转换效率(Typ) ≥90% ≥90% ≥91% ≥91% ≥92% ≥92% ≥90%
电流误差(MAX) ±2% ±2% ±2% ±2% ±2% ±2% ±2%
线性调整率 ±2% ±2% ±2% ±2% ±2% ±2% ±2%
负载调整率 ±2% ±2% ±2% ±2% ±2% ±2% ±2%
启动时间 备注3 ≤1500ms,≤3000ms(满载)230VAC/115AC
保持时间(Typ) 10ms满载 230VAC/115VAC
输入 电压范围 100-300VAC 或130-430VDC
频率范围 47-63HZ
功率因数(Typ) PF≥0.98  230VAC满载
总谐波失真(Typ) <10%(以负载灯具为标准)
交流电流(Typ) <0.8A/115VAC, <0.45A/230VAC, <0.35A/277VAC
浪涌电流(Typ) 冷启动<50A /230VAC
漏电流 <0.75MA/300VAC
保护 过电流 100%
短路 保护模式:打嗝,短路移除后可自行恢复
过载保护 最高工作电压限制。
过温保护 产品内部温度监测点>90℃后启动,随着温度升高减小输出电流(调光产品没有此功能)
环境 工作温度 -40---+60℃
工作湿度 20-95%RH,无冷凝
储存温度、湿度 -40-+80℃,20-95%RH
最大温升 +30℃  无风敞开式环境,外壳最高温度点
耐振动 10-500HZ,5G 12分钟/周期,X,Y,Z轴各72分钟
安规和电磁兼容 安全规范 备注4 EN 61347-1:2008+A1:2011+A2:2013 ,   EN 61347-2-13:2006 ,  EN 62493:2010
耐压 I/P-O/P:3.75KVAC   I/P-FG:2KVAC   O/P-FG:1KVAC
绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:  100M Ohms/500VDC/25℃/70%RH
电磁兼容发射 EN55015 , EN55022(CISPR22),Class B,EN61000-3-2 :2006+AA:2009
电磁兼容抗扰度 EN55024-A , EN61000-3-3:2013
雷击浪涌 共模 L/N-FG,±4KV
差模 L-N,±2KV
线材 橡胶线 输入线3*0.75²
橡胶线 输出线2*0.75²
外壳 半铝外壳 硅胶填充灌装
其它 MTBF ≥150Khrs  MIL-HDBK-217F(25℃)
主体尺寸 Φ130*H66.5mm
产品净重
包装纸盒尺寸
备注 1.如未特别说明,所有规格参数均在输入为230VAC. 25℃环境温度下进行量测。
2.纹波和噪声测量方法:使用一条0.5²mm双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
3.启动时间是在冷机启动下测得,频繁的开关机可能使启动时间有所变化。
4.安规设计TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1:2006
5.电源被视为一个元件与终端设备结合使用,因EMC受整套装置影响,终端设备制造商需对整套装置进行EMC确认。

四,电路方框图

五,功能可选

A.侧边可微调电流

B.三合一调光 1-10V/PWM/电阻调光

调光操作方法

※在DIM+、DIM-连接1~10Vdc、10V PWM信号、最大阻值为100K的电位器都可调节输出电流

※用电位器控制调光时只能控制单个产品,如需要控制多个产品需要更改电位器的最大阻值,阻值更改计算公式是:100K/并联控制的产品=需求的阻值(因用电位器控制多个产品还受到其它条件因素的影响,实际体验性较差,故不推荐用电位器控制多个产品)

※用1~10Vdc、10V PWM信号控制10个产品时需要保证控制器输出电流≥3mA

※在产品通电后DIM+输出线不能与LED+输出线短接,避免LED+输出的高电压损坏产品内部的恒流控制系统。

※调整输出电流的参考电阻值(典型值)

电阻阻值 10KΩ 20KΩ 30KΩ 40KΩ 50KΩ 60KΩ 70KΩ 80KΩ 90KΩ 100KΩ OPEN
额定电流百分比 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95%-108%

※ 1-10V调光功能调整输出电流值(典型值)

调整伏数 1V 2V 3V 4V 5V 6V 7V 8V 9V 10V OPEN
额定电流百分比 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95%-108%

※10VPWM信号调整输出电流值(典型值)频率范围:100Hz-3KHz

正占空比 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% OPEN
额定电流百分比 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95%-108%

※使用控制器打开/关断照明设备的调光连接方框图。

C.定时调光说明

定时调光内部采用单片机做为定时器。可以完成5%-100%的调光比。
此调光方式以电源启动时间为0点时间,既电源一旦启动计时器就重0时0分0秒开始计时,一旦断电或电源重启计时时间便丢失,下次启动重新计时。
最小电流变化幅度1%。最大电流变化幅度95%。最小时间设定值1秒,最大时间设定值无穷大。
如:客户要求启动3小时后输出功率降到70%,5小时后降到50%,6.5小时后降到35%,然后保持。即可通过此功能实现。
注:调光开始的时间和调光输出电流百分比由客户设定,一旦出厂无法更改。
此控制方式不能将电源关机。
电流调节方式有两种,一种是实时式,一种是渐变式,如重100%降到50%。实时式只需要1秒即可完把电流重100%降到50%,渐变式则是以每秒降低1%的调整率慢慢下降,重100%降到50%则需要50秒才可完成。客户可更具实用环境选择合适的变化方式。

声明

1、图片仅供参考,产品以实物为准。
2、因测试设备存在误差,转换效率只作为参考。
3、电源不能长期浸泡于水中。

产品使用注意事项

1、在装置电源时,请注意输入、 输出端的正确安装,确认无误后方可通电。
2、电源在第一次装置好通电时,如出现灯闪时,检查DC输出端 ;确认DC输出端的负载电压是否低于最低工作电压或高于最高工作电压,当负载电压低于最低工作电压或高于最高工作电压时,电源处于非正常工作区,会出现各种异常状态。
3、产品在使用过程当中如遇其他疑问或问题,请及时与我司沟通、反馈不良信息,我司将积极助贵司解决好问题。

保修说明

1、保修日起始日期是产品出厂日期
2、使用环境超出规格书标称范围造成的产品损坏不在保修范围内。
3、错误安装使用时造成的产品损坏不在保修范围内。
4、长期浸泡于水中使用造成的产品失效不在保修范围内。
5、用户私自拆解后的产品将不予保修。
