产品类别:LED工矿灯电源
国际通用交流输入范围(高达277VAC)
具有主动式PFC功能
保护种类:短路保护,过流保护,过压保护,过温保护
OCP值可通过输出线和内部电位器调整
IP65/IP67防护等级,户内户外安装
可选调光功能(1-10Vdc或PWM信号或电阻)
适用于LED照明和电子屏幕等应用
符合世界照明设备安全标准
可应用在干燥,潮湿,淋雨环境下
3-5年保固(请参照保修声明)
全国咨询服务热线::15816892786
一,产品特性:
♦国际通用交流输入范围(高达300VAC)
♦具有主动式PFC功能
♦保护种类:短路保护,过流保护,过压保护,过温保护
♦可选调光功能(0/1-10Vdc或PWM信号或电位器)
♦IP67防护等级,户内户外安装
♦符合世界照明设备安全标准
♦可应用在干燥,潮湿,淋雨环境下
♦3-5年质保

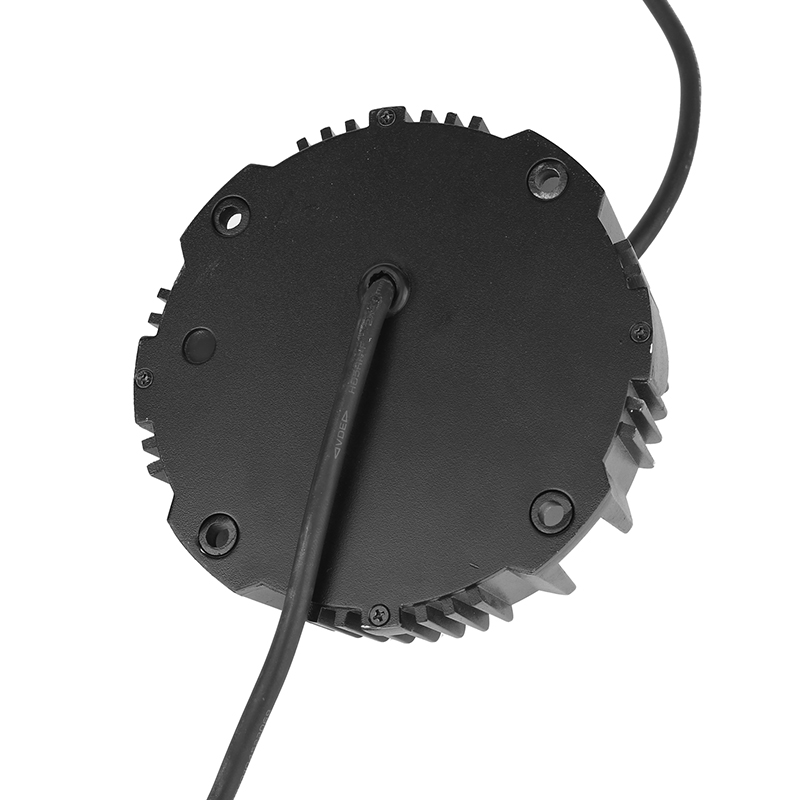

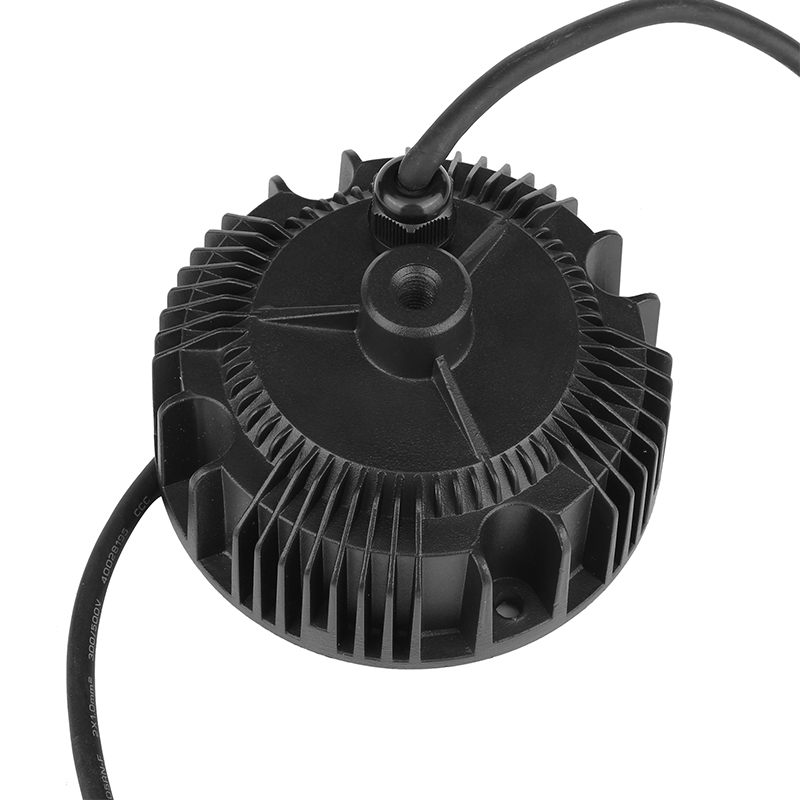

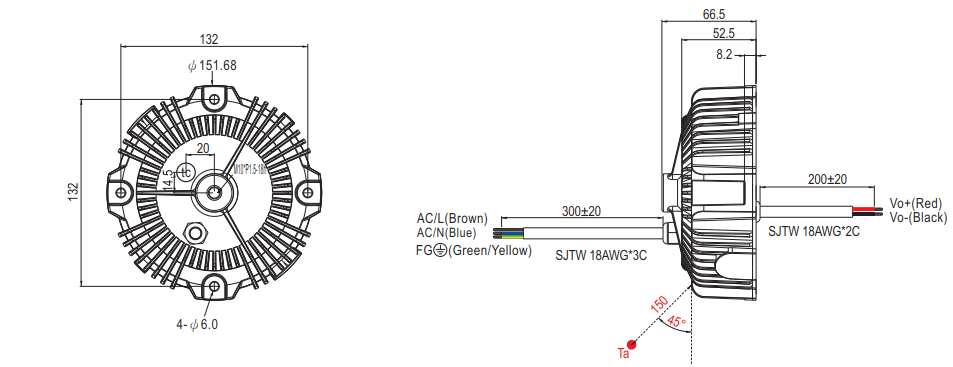

二,产品尺寸
Φ151.68*H66.5mm
三,电气规格
型号 | ZF-HBG-150-36 | ZF-HBG-150-42 | ZF-HBG-150-48 | ZF-HBG-150-54 | ZF-HBG-150-60 | ZF-HBG-150-65 | ZF-HBG-150-72 | |
输出 | 空载电压(MAX) | 37VDC | 43VDC | 49VDC | 55VDC | 59VDC | 66VDC | 73VDC |
输出电流(Typ) | 4.2A | 3.6A | 3.15A | 2.8A | 2.6A | 2.3A | 2.1A | |
输出功率(MAX) | 153W | 153W | 153W | 153W | 153W | 153W | 153W | |
纹波与噪声备注2 | 300mV | 300mV | 300mV | 300mV | 300mV | 300mV | 300mV | |
输出电压范围 | 25-36VDC | 25-42VDC | 25-48VDC | 38-54VDC | 38-58VDC | 38-72VDC | 38-72VDC | |
转换效率(Typ) | ≥90% | ≥90% | ≥91% | ≥91% | ≥92% | ≥92% | ≥90% | |
电流误差(MAX) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
线性调整率 | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
负载调整率 | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
启动时间 备注3 | ≤1500ms,≤3000ms(满载)230VAC/115AC | |||||||
保持时间(Typ) | 10ms满载 230VAC/115VAC | |||||||
输入 | 电压范围 | 100-300VAC 或130-430VDC | ||||||
频率范围 | 47-63HZ | |||||||
功率因数(Typ) | PF≥0.98 230VAC满载 | |||||||
总谐波失真(Typ) | <10%(以负载灯具为标准) | |||||||
交流电流(Typ) | <0.8A/115VAC, <0.45A/230VAC, <0.35A/277VAC | |||||||
浪涌电流(Typ) | 冷启动<50A /230VAC | |||||||
漏电流 | <0.75MA/300VAC | |||||||
保护 | 过电流 | 100% | ||||||
短路 | 保护模式:打嗝,短路移除后可自行恢复 | |||||||
过载保护 | 最高工作电压限制。 | |||||||
过温保护 | 产品内部温度监测点>90℃后启动,随着温度升高减小输出电流(调光产品没有此功能) | |||||||
环境 | 工作温度 | -40---+60℃ | ||||||
工作湿度 | 20-95%RH,无冷凝 | |||||||
储存温度、湿度 | -40-+80℃,20-95%RH | |||||||
最大温升 | +30℃ 无风敞开式环境,外壳最高温度点 | |||||||
耐振动 | 10-500HZ,5G 12分钟/周期,X,Y,Z轴各72分钟 | |||||||
安规和电磁兼容 | 安全规范 备注4 | EN 61347-1:2008+A1:2011+A2:2013 , EN 61347-2-13:2006 , EN 62493:2010 | ||||||
耐压 | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1KVAC | |||||||
绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH | |||||||
电磁兼容发射 | EN55015 , EN55022(CISPR22),Class B,EN61000-3-2 :2006+AA:2009 | |||||||
电磁兼容抗扰度 | EN55024-A , EN61000-3-3:2013 | |||||||
雷击浪涌 | 共模 | L/N-FG,±4KV | ||||||
差模 | L-N,±2KV | |||||||
线材 | 橡胶线 | 输入线3*0.75² | ||||||
橡胶线 | 输出线2*0.75² | |||||||
外壳 | 半铝外壳 | 硅胶填充灌装 | ||||||
其它 | MTBF | ≥150Khrs MIL-HDBK-217F(25℃) | ||||||
主体尺寸 | Φ151.68*H66.5mm | |||||||
产品净重 | ||||||||
包装纸盒尺寸 | ||||||||
备注 |
1.如未特别说明,所有规格参数均在输入为230VAC. 25℃环境温度下进行量测。 2.纹波和噪声测量方法:使用一条0.5²mm双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。 3.启动时间是在冷机启动下测得,频繁的开关机可能使启动时间有所变化。 4.安规设计TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1:2006 5.电源被视为一个元件与终端设备结合使用,因EMC受整套装置影响,终端设备制造商需对整套装置进行EMC确认。 |
四,电路方框图
五,功能可选
A.侧边可微调电流
B.三合一调光 1-10V/PWM/电阻调光
调光操作方法
※在DIM+、DIM-连接1~10Vdc、10V PWM信号、最大阻值为100K的电位器都可调节输出电流
※用电位器控制调光时只能控制单个产品,如需要控制多个产品需要更改电位器的最大阻值,阻值更改计算公式是:100K/并联控制的产品=需求的阻值(因用电位器控制多个产品还受到其它条件因素的影响,实际体验性较差,故不推荐用电位器控制多个产品)
※用1~10Vdc、10V PWM信号控制10个产品时需要保证控制器输出电流≥3mA
※在产品通电后DIM+输出线不能与LED+输出线短接,避免LED+输出的高电压损坏产品内部的恒流控制系统。
※调整输出电流的参考电阻值(典型值)
电阻阻值 | 10KΩ | 20KΩ | 30KΩ | 40KΩ | 50KΩ | 60KΩ | 70KΩ | 80KΩ | 90KΩ | 100KΩ | OPEN |
额定电流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95%-108% |
※ 1-10V调光功能调整输出电流值(典型值)
调整伏数 | 1V | 2V | 3V | 4V | 5V | 6V | 7V | 8V | 9V | 10V | OPEN |
额定电流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95%-108% |
※10VPWM信号调整输出电流值(典型值)频率范围:100Hz-3KHz
正占空比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | OPEN |
额定电流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95%-108% |
※使用控制器打开/关断照明设备的调光连接方框图。
C.定时调光说明
定时调光内部采用单片机做为定时器。可以完成5%-100%的调光比。
此调光方式以电源启动时间为0点时间,既电源一旦启动计时器就重0时0分0秒开始计时,一旦断电或电源重启计时时间便丢失,下次启动重新计时。
最小电流变化幅度1%。最大电流变化幅度95%。最小时间设定值1秒,最大时间设定值无穷大。
如:客户要求启动3小时后输出功率降到70%,5小时后降到50%,6.5小时后降到35%,然后保持。即可通过此功能实现。
注:调光开始的时间和调光输出电流百分比由客户设定,一旦出厂无法更改。
此控制方式不能将电源关机。
电流调节方式有两种,一种是实时式,一种是渐变式,如重100%降到50%。实时式只需要1秒即可完把电流重100%降到50%,渐变式则是以每秒降低1%的调整率慢慢下降,重100%降到50%则需要50秒才可完成。客户可更具实用环境选择合适的变化方式。
声明
1、图片仅供参考,产品以实物为准。
2、因测试设备存在误差,转换效率只作为参考。
3、电源不能长期浸泡于水中。
产品使用注意事项
1、在装置电源时,请注意输入、 输出端的正确安装,确认无误后方可通电。
2、电源在第一次装置好通电时,如出现灯闪时,检查DC输出端 ;确认DC输出端的负载电压是否低于最低工作电压或高于最高工作电压,当负载电压低于最低工作电压或高于最高工作电压时,电源处于非正常工作区,会出现各种异常状态。
3、产品在使用过程当中如遇其他疑问或问题,请及时与我司沟通、反馈不良信息,我司将积极助贵司解决好问题。
保修说明
1、保修日起始日期是产品出厂日期
2、使用环境超出规格书标称范围造成的产品损坏不在保修范围内。
3、错误安装使用时造成的产品损坏不在保修范围内。
4、长期浸泡于水中使用造成的产品失效不在保修范围内。
5、用户私自拆解后的产品将不予保修。
