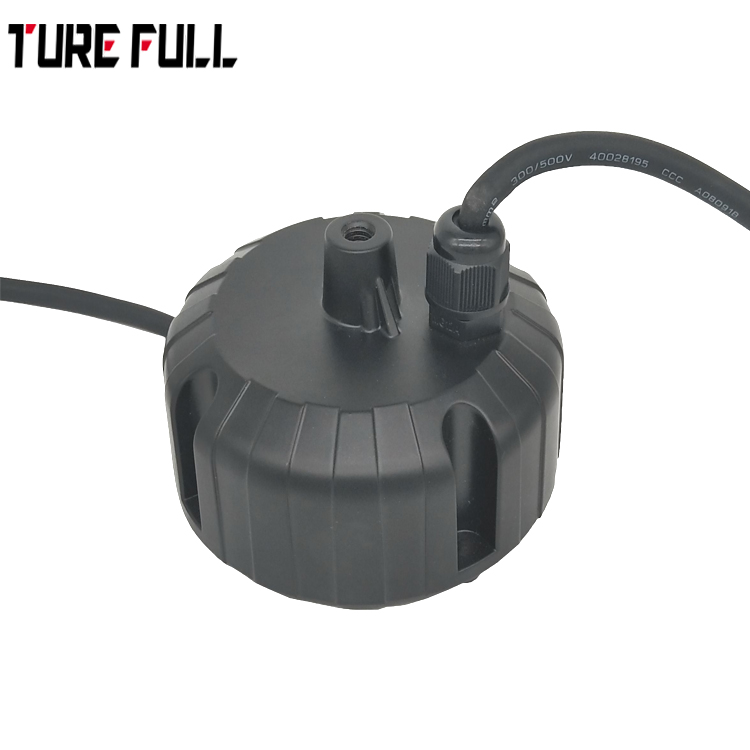

60W LED 工矿灯电源

产品类别：LED工矿灯电源

产品特性：

国际通用交流输入范围(高达277VAC)

具有主动式PFC功能

保护种类：短路保护，过流保护，过压保护，过温保护

OCP值可通过输出线和内部电位器调整

IP65/IP67防护等级，户内户外安装

可选调光功能（1-10Vdc或PWM信号或电阻）

适用于LED照明和电子屏幕等应用

符合世界照明设备安全标准

可应用在干燥，潮湿，淋雨环境下

3-5年保固（请参照保修声明）

全国咨询服务热线::15816892786

立即采购在线咨询

产品介绍

一，产品特性：

♦国际通用交流输入范围(高达300VAC）
♦具有主动式PFC功能
♦保护种类：短路保护，过流保护，过压保护，过温保护
♦IP67防护等级，户内户外安装
♦符合世界照明设备安全标准
♦可应用在干燥，潮湿，淋雨环境下
♦3-5年质保

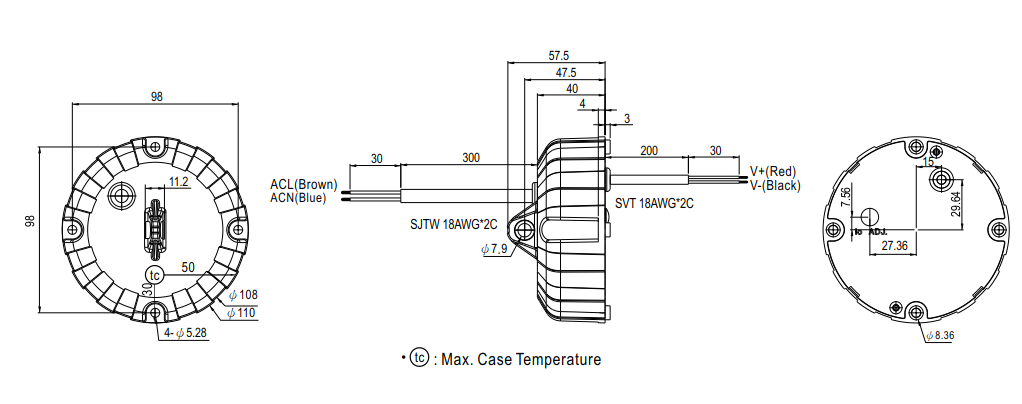

二，产品尺寸

Φ110.5*H57.5mm

三，电气规格

型号		ZF-HBG-60-36	ZF-HBG-60-43	ZF-HBG-60-54	ZF-HBG-60-65	ZF-HBG-60-72	ZF-HBG-60-88	非标准定制型号
输出	空载电压（MAX）	45VDC	55VDC	75VDC	75VDC	95VDC	95VDC	定制
	输出电流（Typ）	1.8A	1.5A	1.1A	1A	0.9A	0.7A	定制
	输出功率（MAX）	65W	65W	65W	65W	65W	65W	定制
	纹波与噪声备注2	3000mV	3000mV	3000mV	3000mV	3000mV	3000mV	MAX 3000mV
	输出电压范围	25-43VDC	25-43VDC	30-54VDC	35-65VDC	40-72VDC	50-88VDC	定制
	转换效率（Typ）	≥90%	≥90%	≥91%	≥91%	≥92%	≥92%	≥90%
	电流误差（MAX）	±3%	±3%	±3%	±3%	±3%	±3%	±3%
	线性调整率	±3%	±3%	±3%	±3%	±3%	±3%	±3%
	负载调整率	±3%	±3%	±3%	±3%	±3%	±3%	±3%
	启动时间备注3	≤1000ms，≤2000ms（满载）230VAC/115AC
	保持时间（Typ）	10ms满载 230VAC/115VAC
输入	电压范围	100-300VAC 或130-430VDC
	频率范围	47-63HZ
	功率因数（Typ）	PF≥0.98 230VAC满载
	总谐波失真（Typ）	＜10%（以负载灯具为标准）
	交流电流（Typ）	＜0.8A/115VAC，＜0.45A/230VAC，＜0.35A/277VAC
	浪涌电流（Typ）	冷启动<50A /230VAC
	漏电流	＜0.75MA/300VAC
保护	过电流	100%
	短路	保护模式：打嗝，短路移除后可自行恢复
	过载保护	最高工作电压限制。
环境	工作温度	-40---+60℃
	工作湿度	20-95%RH，无冷凝
	储存温度、湿度	-40-+80℃，20-95%RH
	最大温升	+30℃ 无风敞开式环境，外壳最高温度点
	耐振动	10-500HZ,5G 12分钟/周期，X,Y,Z轴各72分钟
安规和电磁兼容	安全规范备注4	EN 61347-1：2008+A1：2011+A2：2013 , EN 61347-2-13：2006 , EN 62493：2010
	耐压	I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1KVAC
	绝缘阻抗	I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH
	电磁兼容发射	EN55015 , EN55022(CISPR22),Class B,EN61000-3-2 ：2006+AA:2009
	电磁兼容抗扰度	EN55024-A , EN61000-3-3：2013
雷击浪涌	共模	L/N-FG,±4KV
雷击浪涌	差模	L-N,±2KV
线材	橡胶线	输入线3*0.75²
线材	橡胶线	输出线2*0.75²
外壳	半铝外壳	硅胶填充灌装
其它	MTBF	≥150Khrs MIL-HDBK-217F(25℃)
	主体尺寸	Φ110.5*H51mm
	产品净重
	包装纸盒尺寸
备注	1.如未特别说明，所有规格参数均在输入为230VAC. 25℃环境温度下进行量测。 2.纹波和噪声测量方法：使用一条0.5²mm双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3.启动时间是在冷机启动下测得，频繁的开关机可能使启动时间有所变化。 4.安规设计TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1：2006 5.电源被视为一个元件与终端设备结合使用，因EMC受整套装置影响，终端设备制造商需对整套装置进行EMC确认。

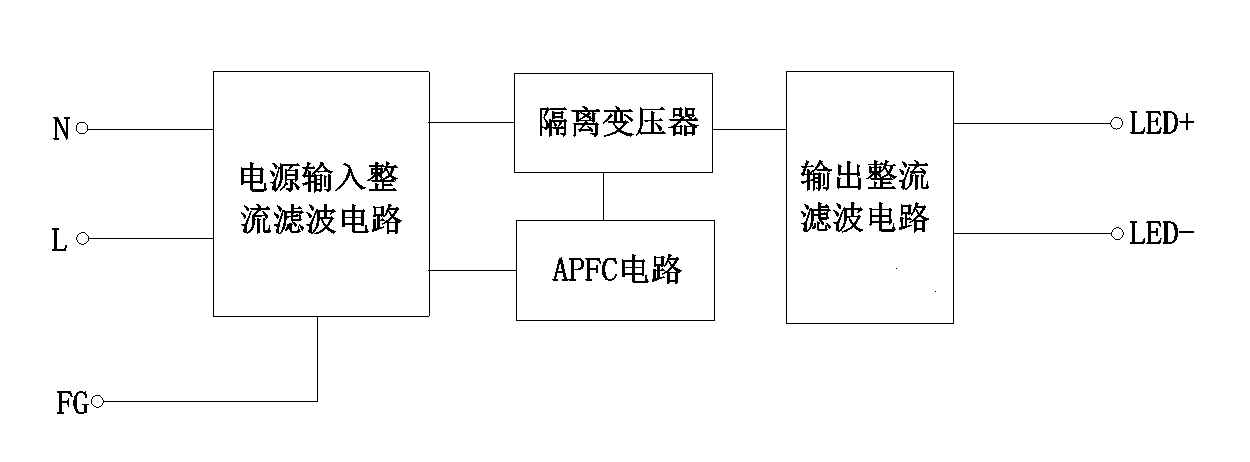

四，电路方框图

声明

1、图片仅供参考，产品以实物为准。
2、因测试设备存在误差，转换效率只作为参考。
3、电源不能长期浸泡于水中。

产品使用注意事项

1、在装置电源时，请注意输入、输出端的正确安装，确认无误后方可通电。
2、电源在第一次装置好通电时，如出现灯闪时，检查DC输出端；确认DC输出端的负载电压是否低于最低工作电压或高于最高工作电压，当负载电压低于最低工作电压或高于最高工作电压时，电源处于非正常工作区，会出现各种异常状态。
3、产品在使用过程当中如遇其他疑问或问题，请及时与我司沟通、反馈不良信息，我司将积极助贵司解决好问题。

保修说明

1、保修日起始日期是产品出厂日期
2、使用环境超出规格书标称范围造成的产品损坏不在保修范围内。
3、错误安装使用时造成的产品损坏不在保修范围内。
4、长期浸泡于水中使用造成的产品失效不在保修范围内。
5、用户私自拆解后的产品将不予保修。
