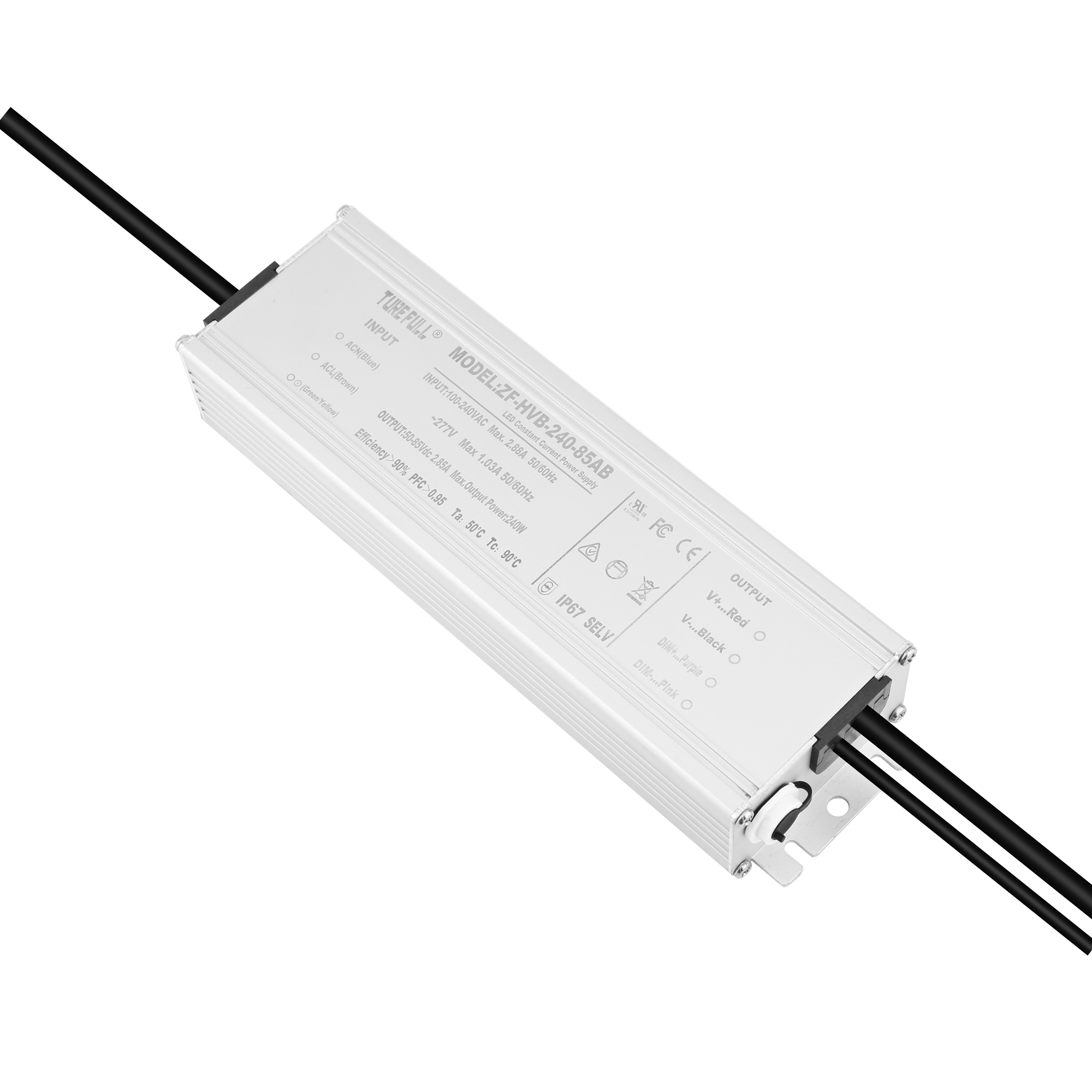

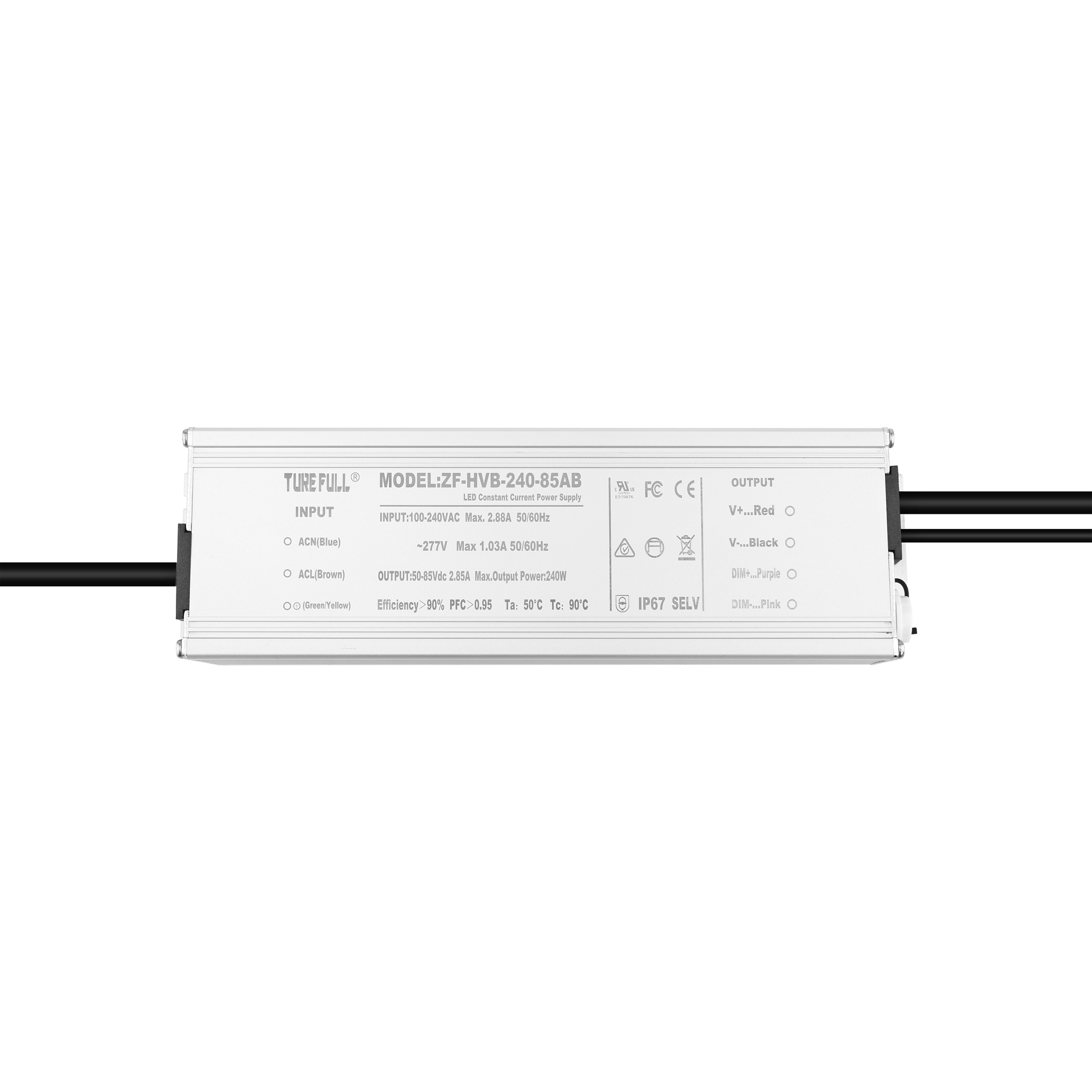

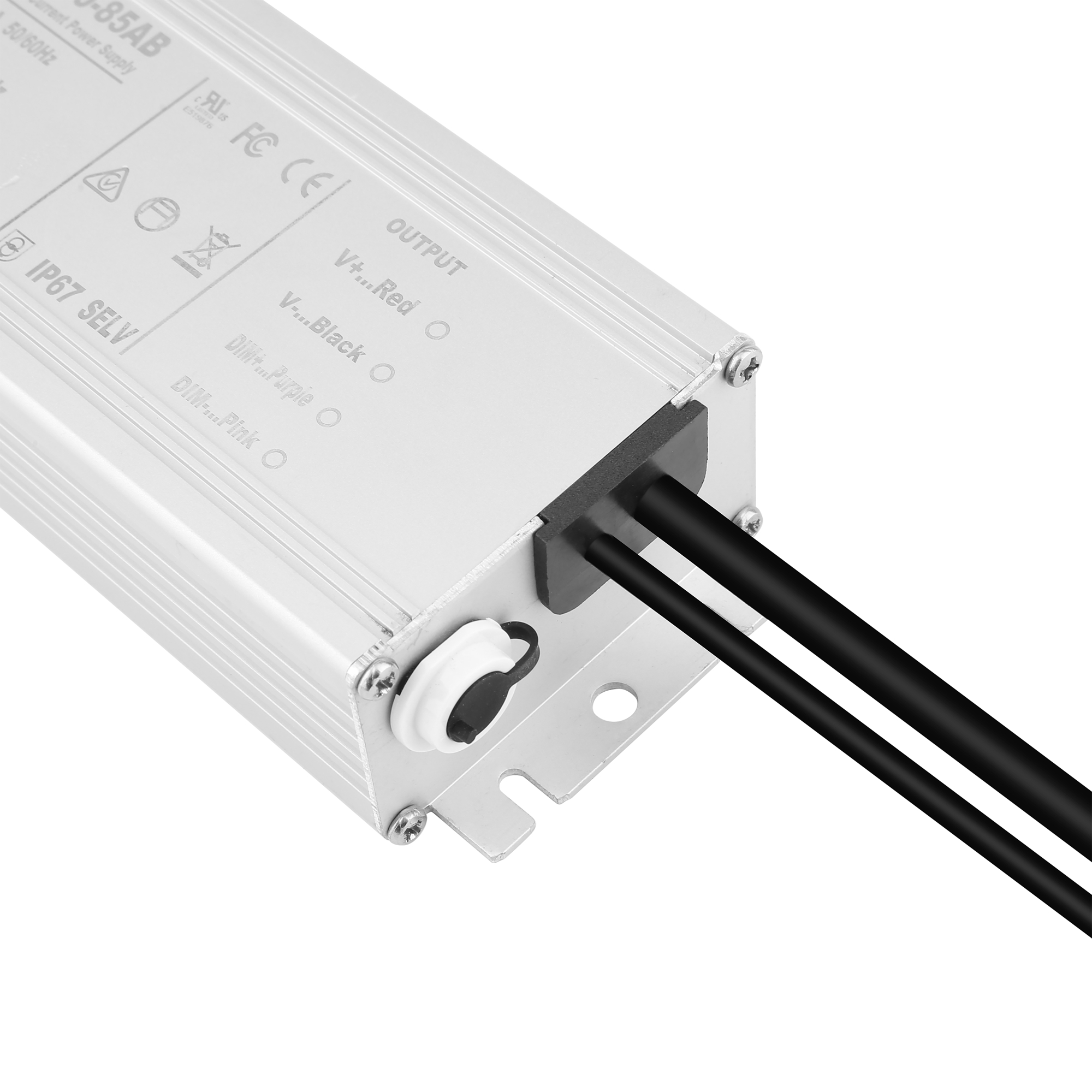

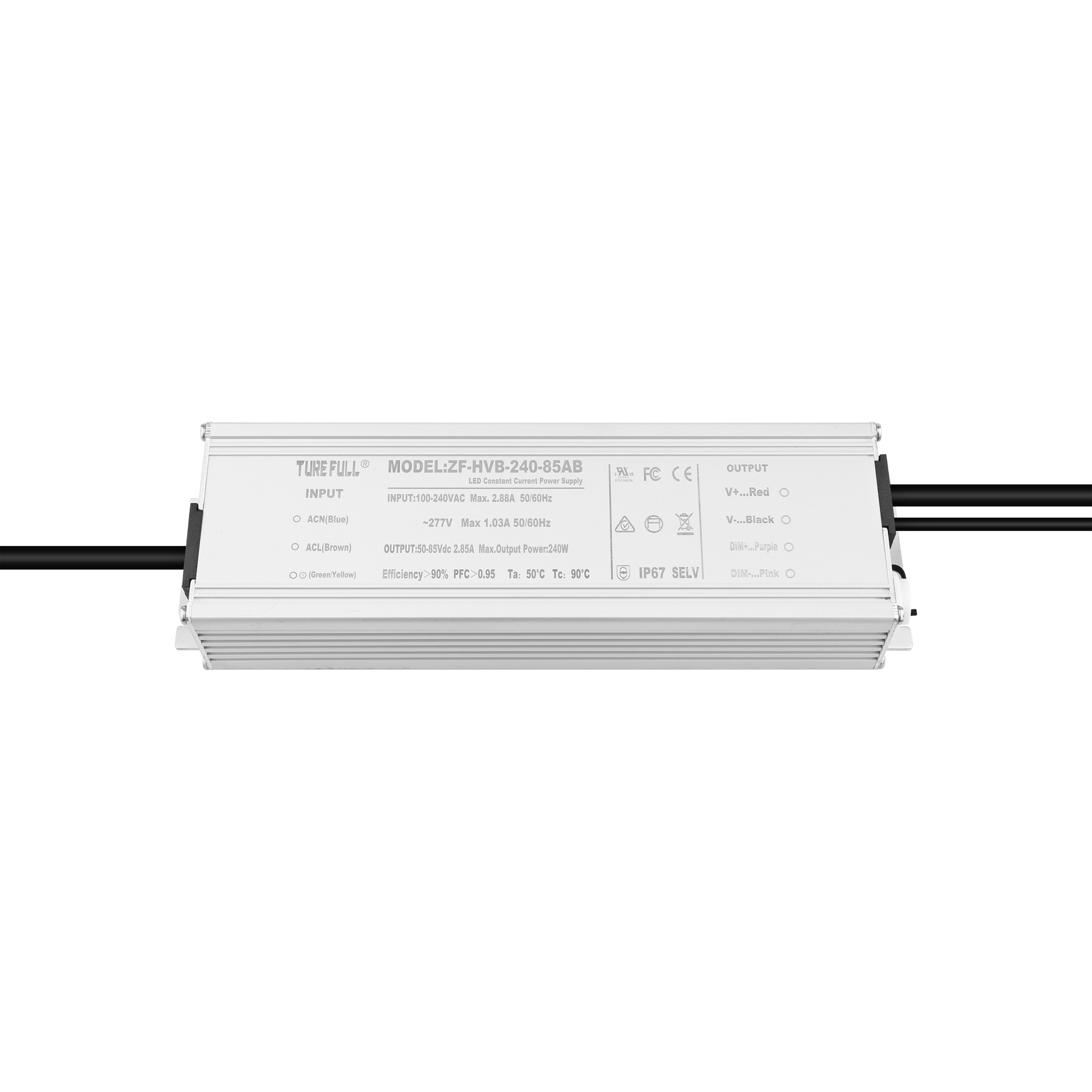

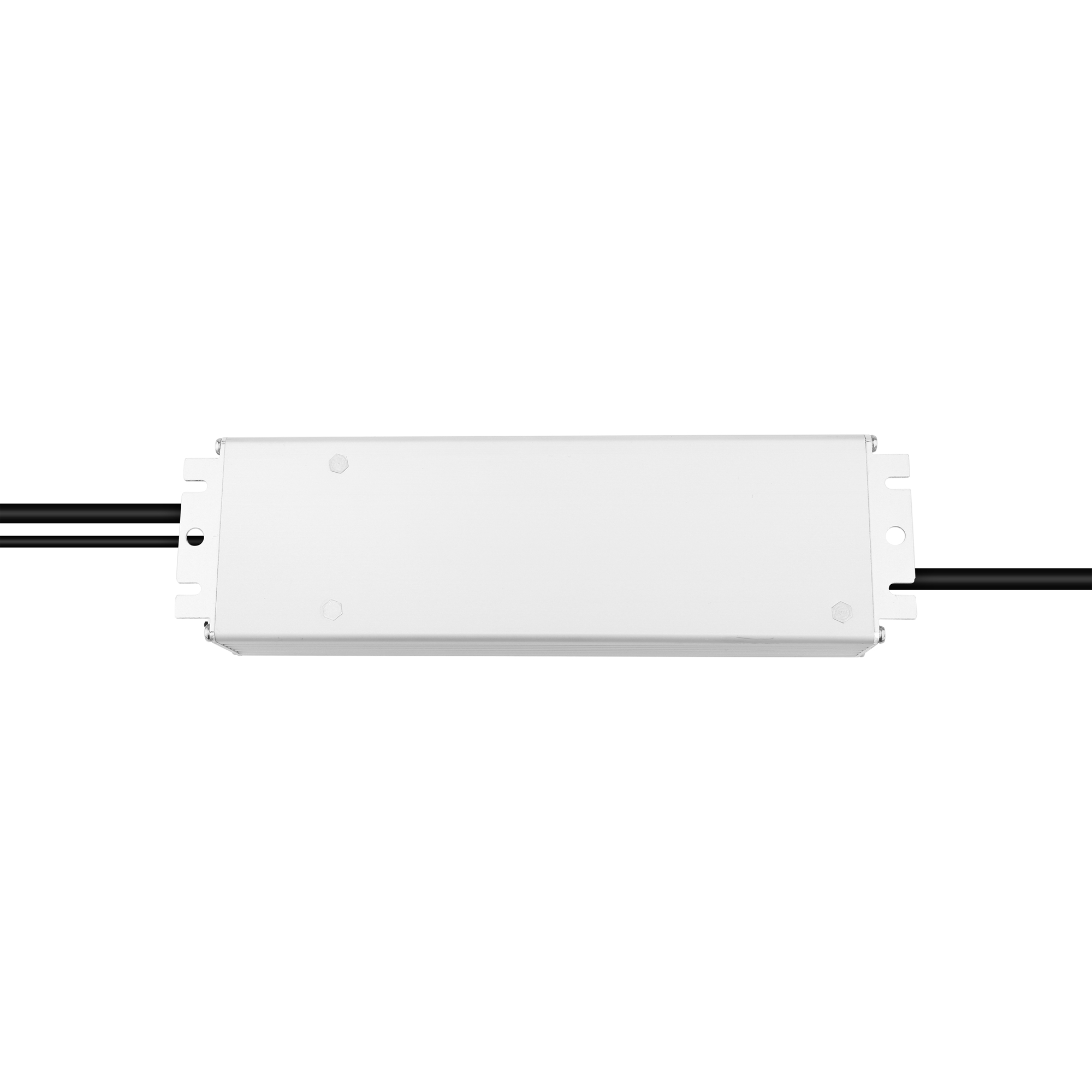

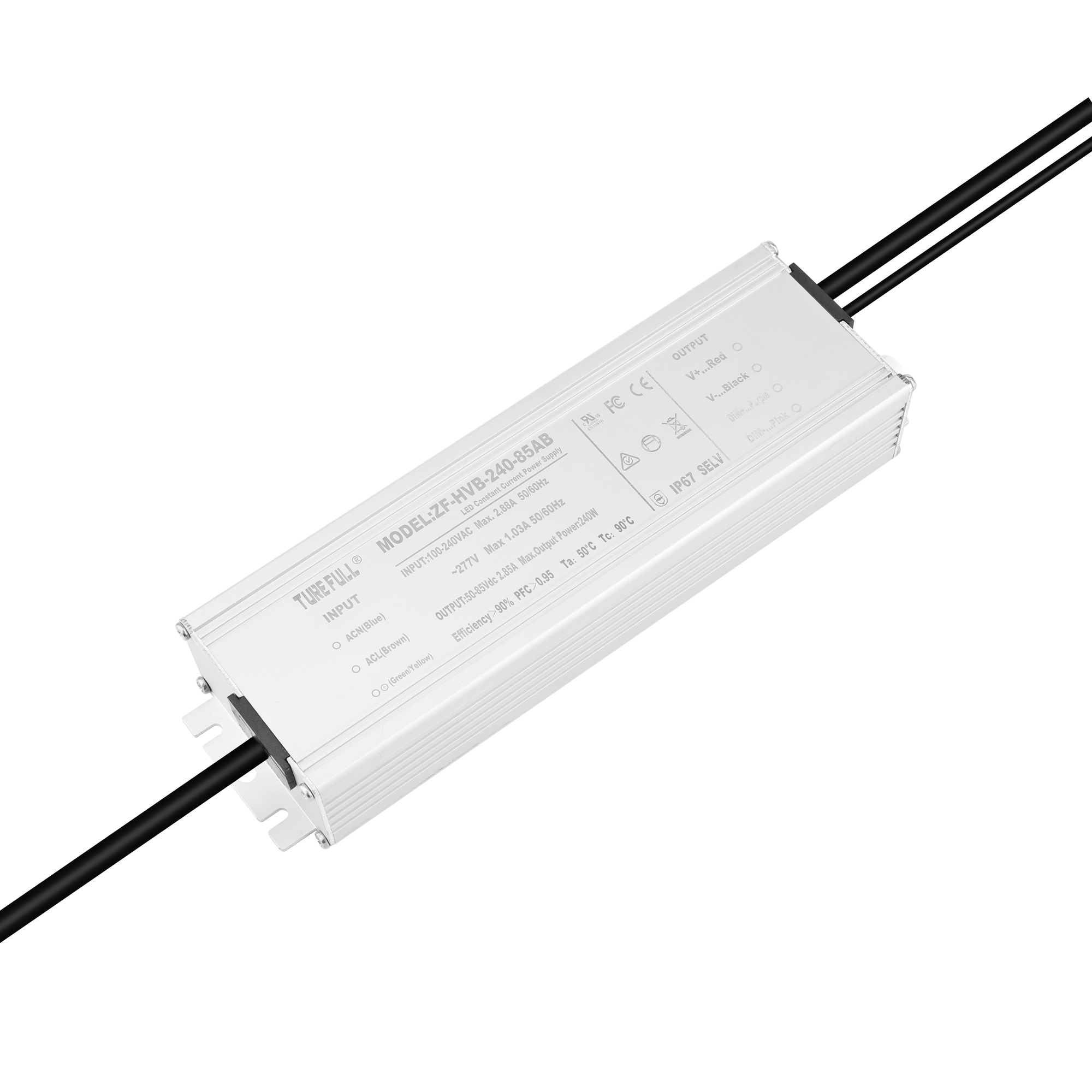

中孚光电HVB理疗灯电源系列专为医疗级光疗设备研发，采用高精度恒流驱动技术，支持100-265V全球通用电压输入，转换效率高达90%。产品通过医疗设备EMC认证，集成PWM智能调光系统，可实现0-100%无频闪亮度调节。内置双重绝缘保护和故障自检功能，配合低噪音设计，确保治疗过程安全舒适。全灌胶工艺与铝合金外壳有效提升散热性能，平均无故障工作时间超3万小时。
| 材料 | 聚碳酸酯（PC），硅橡胶（SI），聚酰胺（PA6-GF30） |
| 电源 | 直流 24V DC ±10% |
| 信号输入（1600/1601） | 0/4 – 20 mA或0-5/10V |
| 设定信号输入阻抗（1600/1601） |
0/4 – 20 mA信号时140Ω 0-5/10V信号时20KΩ |
|
压缩空气要求 颗粒度要求 颗粒密度要求 凝点要求 油脂浓度要求 |
固体颗粒大小和密度3级 露点3级 含油量3级 |
|
环境温度 |
0-60°C |
|
气动接头 |
1/4英寸插入式软管接头（内径φ6mm） |
|
电器快速接头 |
M12 三针 B标准 (电缆直径 ø 4-6mm) M12 四针 D标准 (电缆直径 ø 4-6mm) M12 五针 A标准 (电缆直径 ø 4-6mm) |
|
气源压力 |
3~7 bar，具体值视执行机构而定 |
|
输出气体流量 |
17 L/min(输入压力为 0.6Mpa) 95 L/min(输入压力为0.6Mpa, 仅单作用) |
|
阀门行程控制范围 |
直行程 5-50mm 角行程 90° |
| 安装方式 |
倾向于安装在执行器顶端，通过螺纹和执行器连接 |
|
防护等级 |
IP67 |
|
功耗 |
<5W |
将定位器与阀门连接之后，定位器可与阀门之间做角度调整。若需要调整定位器操作界面角度，松开A处的内六角紧定螺钉后，顺时针或逆时针180°范围内调整到需要的角度，再拧紧紧定螺钉。
X2 (1601)
变送器输入 +
+24 V
变送器信号输出
4-20 mA
变送器 GND
GND
0/4–20mA 或0–5/10 V
X1 (1600/1601)
变送器输入 +
0/4–20mA 或0–5/10 V
开关量信号输出通道1
0/24 V
开关量信号输出通道2
0/24 V
开关量信号输入 +
0-3V =”0”，15-30V =“1”
信号公共 GND
GND
X1 (1602)
总线电源+5V
/
B 反相驱动器输出/接收器输入
/
A 同相驱动器输出/接收器输入
/
DE 驱动器启用状态输出
/
信号公共 GND
/
| P | 气源进入（内置滤网，过滤尺寸5μm） |
|
R |
排气 |
|
C |
单向阀 |
|
A1 |
先导气口1 |
| A2 | 先导气口2 |
