LED路灯电源
  • 60W LED 路灯电源

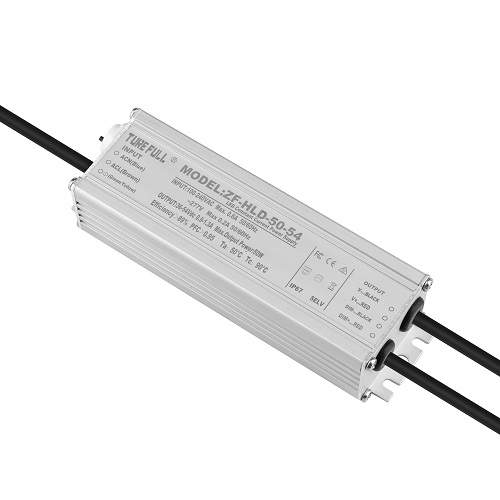

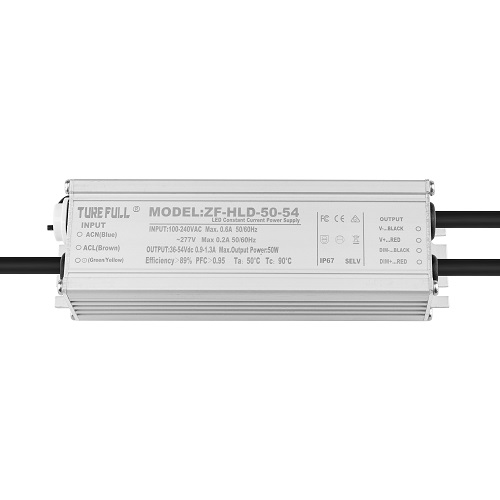

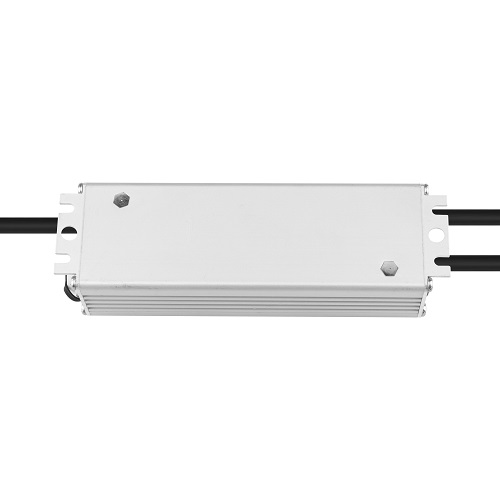

60W LED 路灯电源

产品类别:LED路灯电源

产品特性:

国际通用交流输入范围(高达277VAC)

具有主动式PFC功能

保护种类:短路保护,过流保护,过压保护,过温保护

OCP值可通过输出线和内部电位器调整

IP65/IP67防护等级,户内户外安装

可选调光功能(1-10Vdc或PWM信号或电阻)

适用于LED照明和电子屏幕等应用

符合世界照明设备安全标准

可应用在干燥,潮湿,淋雨环境下

3-5年保固(请参照保修声明)

全国咨询服务热线::15816892786

立即采购在线咨询

  • 产品介绍

一,产品特性:

♦国际通用交流输入范围(高达300VAC)
♦具有主动式PFC功能
♦保护种类:短路保护,过流保护,过压保护,过温保护
♦IP67防护等级,户内户外安装
♦可选调光功能(1-10Vdc或PWM信号或电位器)
♦可选定时调光功能(内置MCU控制)
♦适用于LED照明和电子屏幕等应用
♦符合世界照明设备安全标准
♦可应用在干燥,潮湿,淋雨环境下
♦5年保固(请参照保修说明)

二,产品尺寸

L130*W44*H32mm

三,电气规格

型号 ZF-HLB-60-36 ZF-HLB-60-42 ZF-HLB-60-48 ZF-HLB-60-54 定制
输出 空载电压(MAX) 37VDC 43VDC 49VDC 55VDC 定制
输出电流(Typ) 1.68A 1.45A 1.28A 1.12A 定制
输出功率(MAX) 62W 62W 62W 62W 62W
纹波与噪声备注2 300mV 300mV 300mV 300mV 300mV
输出电压范围 25-36VDC 25-42VDC 25-48VDC 38-54VDC 定制
转换效率(Typ) ≥86% ≥86% ≥87% ≥88% ≥88%
电流误差(MAX) ±2% ±2% ±2% ±2% ±2%
线性调整率 ±2% ±2% ±2% ±2% ±2%
负载调整率 ±2% ±2% ±2% ±2% ±2%
启动时间 备注3 ≤800ms,≤1500ms(满载)230VAC/115AC
保持时间(Typ) 10ms满载 230VAC/115VAC
输入 电压范围 100-300VAC 或130-430VDC(当交流输入电压高于277VAC时,APFC关闭,电源以无PFC校正状态工作)
频率范围 47-63HZ
功率因数(Typ) PF≥0.98  230VAC满载
总谐波失真(Typ) <15%(以负载灯具为标准)
交流电流(Typ) <0.8A/115VAC, <0.45A/230VAC, <0.35A/277VAC
浪涌电流(Typ) 冷启动<80A /230VAC
漏电流 <0.75MA/300VAC
保护 过电流 100%
短路 保护模式:打嗝,短路移除后可自行恢复
过载保护 最高工作电压限制。
过温保护 产品内部温度监测点>90℃后启动,随着温度升高减小输出电流(调光产品没有此功能)
环境 工作温度 -40---+60℃
工作湿度 20-95%RH,无冷凝
储存温度、湿度 -40-+80℃,20-95%RH
最大温升 +30℃  无风敞开式环境,外壳最高温度点
耐振动 10-500HZ,5G 12分钟/周期,X,Y,Z轴各72分钟
安规和电磁兼容 安全规范 备注4 EN 61347-1:2008+A1:2011+A2:2013 ,   EN 61347-2-13:2006 ,  EN 62493:2010
耐压 I/P-O/P:3.75KVAC   I/P-FG:2KVAC   O/P-FG:1KVAC
绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:  100M Ohms/500VDC/25℃/70%RH
电磁兼容发射 EN55015 , EN55022(CISPR22),Class B,EN61000-3-2 :2006+AA:2009
电磁兼容抗扰度 EN55024-A , EN61000-3-3:2013
雷击浪涌 共模 L/N-FG,±6KV
差模 L-N,±5KV
线材 橡胶线 输入线3*0.75²
橡胶线 输出线2*0.75²
外壳 全铝外壳 硅胶填充灌装
其它 MTBF ≥150Khrs;MIL-HDBK-217F(25℃)
主体尺寸 L130*W44*H32mm
产品净重
包装纸盒尺寸 L188*W75*H43
备注 1.如未特别说明,所有规格参数均在输入为230VAC. 25℃环境温度下进行量测。
2.纹波和噪声测量方法:使用一条0.5²mm双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
3.启动时间是在冷机启动下测得,频繁的开关机可能使启动时间有所变化。
4.安规设计TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1:2006
5.电源被视为一个元件与终端设备结合使用,因EMC受整套装置影响,终端设备制造商需对整套装置进行EMC确认。

四,电路方框图

五,功能可选

A.侧边可微调电流

B.三合一调光 1-10V/PWM/电阻调光

调光操作方法

※在DIM+、DIM-连接1~10Vdc、10V PWM信号、最大阻值为100K的电位器都可调节输出电流

※用电位器控制调光时只能控制单个产品,如需要控制多个产品需要更改电位器的最大阻值,阻值更改计算公式是:100K/并联控制的产品=需求的阻值(因用电位器控制多个产品还受到其它条件因素的影响,实际体验性较差,故不推荐用电位器控制多个产品)

※用1~10Vdc、10V PWM信号控制10个产品时需要保证控制器输出电流≥3mA

※在产品通电后DIM+输出线不能与LED+输出线短接,避免LED+输出的高电压损坏产品内部的恒流控制系统。

※调整输出电流的参考电阻值(典型值)

电阻阻值 10KΩ 20KΩ 30KΩ 40KΩ 50KΩ 60KΩ 70KΩ 80KΩ 90KΩ 100KΩ OPEN
额定电流百分比 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95%-108%

※ 1-10V调光功能调整输出电流值(典型值)

调整伏数 1V 2V 3V 4V 5V 6V 7V 8V 9V 10V OPEN
额定电流百分比 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95%-108%

※10VPWM信号调整输出电流值(典型值)频率范围:100Hz-3KHz

正占空比 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% OPEN
额定电流百分比 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95%-108%

※使用控制器打开/关断照明设备的调光连接方框图。

C.定时调光说明

定时调光内部采用单片机做为定时器。可以完成5%-100%的调光比。
此调光方式以电源启动时间为0点时间,既电源一旦启动计时器就重0时0分0秒开始计时,一旦断电或电源重启计时时间便丢失,下次启动重新计时。
最小电流变化幅度1%。最大电流变化幅度95%。最小时间设定值1秒,最大时间设定值无穷大。
如:客户要求启动3小时后输出功率降到70%,5小时后降到50%,6.5小时后降到35%,然后保持。即可通过此功能实现。
注:调光开始的时间和调光输出电流百分比由客户设定,一旦出厂无法更改。
此控制方式不能将电源关机。
电流调节方式有两种,一种是实时式,一种是渐变式,如重100%降到50%。实时式只需要1秒即可完把电流重100%降到50%,渐变式则是以每秒降低1%的调整率慢慢下降,重100%降到50%则需要50秒才可完成。客户可更具实用环境选择合适的变化方式。
